Твердотопливный котел SVAROG 30 (4 мм)

>

Технические характеристики котла SVAROG 30 из стали 4 мм
Модель	SVAROG 30
Номинальная тепловая мощность	30 кВт
Ориентировочная площадь отопления	200-300 м²
Толщина стали	4 мм
Конструкция котла	трехдверная
Тип теплообменника	трехходовой полочный
КПД на дровах / угле	не менее 86% / 92%
Площадь конвекционной поверхности	2,68 м²
Общая площадь теплообмена	3,65 м²
Объем теплоносителя в котле	169 л
Рекомендуемый минимальный объем системы	480 л
Объем топочной камеры	167 л
Размеры топки, В х Ш х Г	667 х 412 х 580 мм
Размер загрузочного проема, Ш х В	412 х 250 мм
Рабочая температура теплоносителя	65-90 °C
Рекомендуемое давление	0,15 МПа / 1,5 бар
Давление гидравлического испытания	0,35 МПа / 3,5 бар
Настройка предохранительного клапана	0,2 МПа
Подключение группы безопасности	1", наружная резьба
Подключение отопительного контура	2", наружная резьба
Патрубок слива теплоносителя	1", наружная резьба
Подключение группы электрических ТЭНов	1 1/2", внутренняя резьба
Подключение механического регулятора тяги	3/4", внутренняя резьба
Необходимое разрежение в дымоходе	20-25 Па
Температура дымовых газов на выходе	140-210 °C
Площадь сечения дымового канала	177 см²
Наружный диаметр дымового патрубка	159 мм
Минимальная высота дымохода	6,5 м
Габариты котла, В х Ш х Г	1305 х 560 х 875 мм
Масса без теплоносителя	265 кг
Гарантия производителя	36 месяцев

SVAROG 30 4 мм: технический паспорт по единицам измерения

Характеристики SVAROG 30 образуют несколько самостоятельных групп. Киловатты описывают тепловую мощность, литры относятся к объемам, миллиметры задают геометрию, а паскали характеризуют необходимую тягу. Сопоставлять показатели можно только вместе с их единицами измерения.

В разделе с паспортными моделями котлов SVAROG на твердом топливе оборудование удобно предварительно отбирать по мощности. Для SVAROG 30 подтверждено значение 30 кВт, однако согласование с конкретной системой требует проверки остальных строк таблицы.

Почему число без единицы не раскрывает характеристику

Числа 30, 167 и 265 описывают совершенно разные свойства: киловатты, литры и килограммы. Ни одно из них нельзя использовать отдельно от названия параметра и обозначения единицы.

Технический паспорт читают последовательно: сначала определяют физическую величину, затем проверяют ее значение и только после этого применяют показатель в расчете. Такой порядок особенно важен при подборе резьбовых соединений, элементов защиты и дымового канала.

Киловатты и квадратные метры в расчете отопления

Номинальная тепловая мощность SVAROG 30 составляет 30 кВт. Ориентировочная площадь отопления указана в диапазоне 200-300 м². Эти показатели связаны с отопительной задачей, но не являются взаимозаменяемыми.

Киловатт показывает мощность источника тепла, а квадратный метр в строке площади относится к размеру здания. Фактическая потребность объекта зависит от теплопотерь, поэтому верхнюю границу 300 м² нельзя воспринимать как одинаковый результат для любых помещений.

Площадь здания и площадь теплообмена

В паспорте присутствуют еще два значения в квадратных метрах. Площадь конвекционной поверхности равна 2,68 м², а общая площадь теплообмена составляет 3,65 м².

Эти цифры описывают поверхности внутри конструкции, участвующие в передаче энергии теплоносителю. Они не обозначают размер помещения и не прибавляются к ориентировочной площади отопления.

Литры описывают три разные части системы

Объем топочной камеры SVAROG 30 равен 167 л. Этот показатель характеризует внутреннее пространство для топлива, но сам по себе не определяет массу закладки или время ее сгорания.

В водяной оболочке котла находится 169 л теплоносителя, а рекомендуемый минимальный объем всей отопительной системы составляет 480 л. Второе значение относится уже не только к корпусу, но и ко всему подключенному водяному контуру.

Почему литровые показатели нельзя складывать

Топочная камера и водяная оболочка разделены конструктивно и выполняют разные функции. Поэтому 167 л топлива не складывают со 169 л воды при определении объема отопительной системы.

Показатель 480 л включает теплоноситель внутри котла и в остальных элементах контура. Его используют при проектной проверке системы, тогда как 167 л применяют для оценки геометрической вместимости топки.

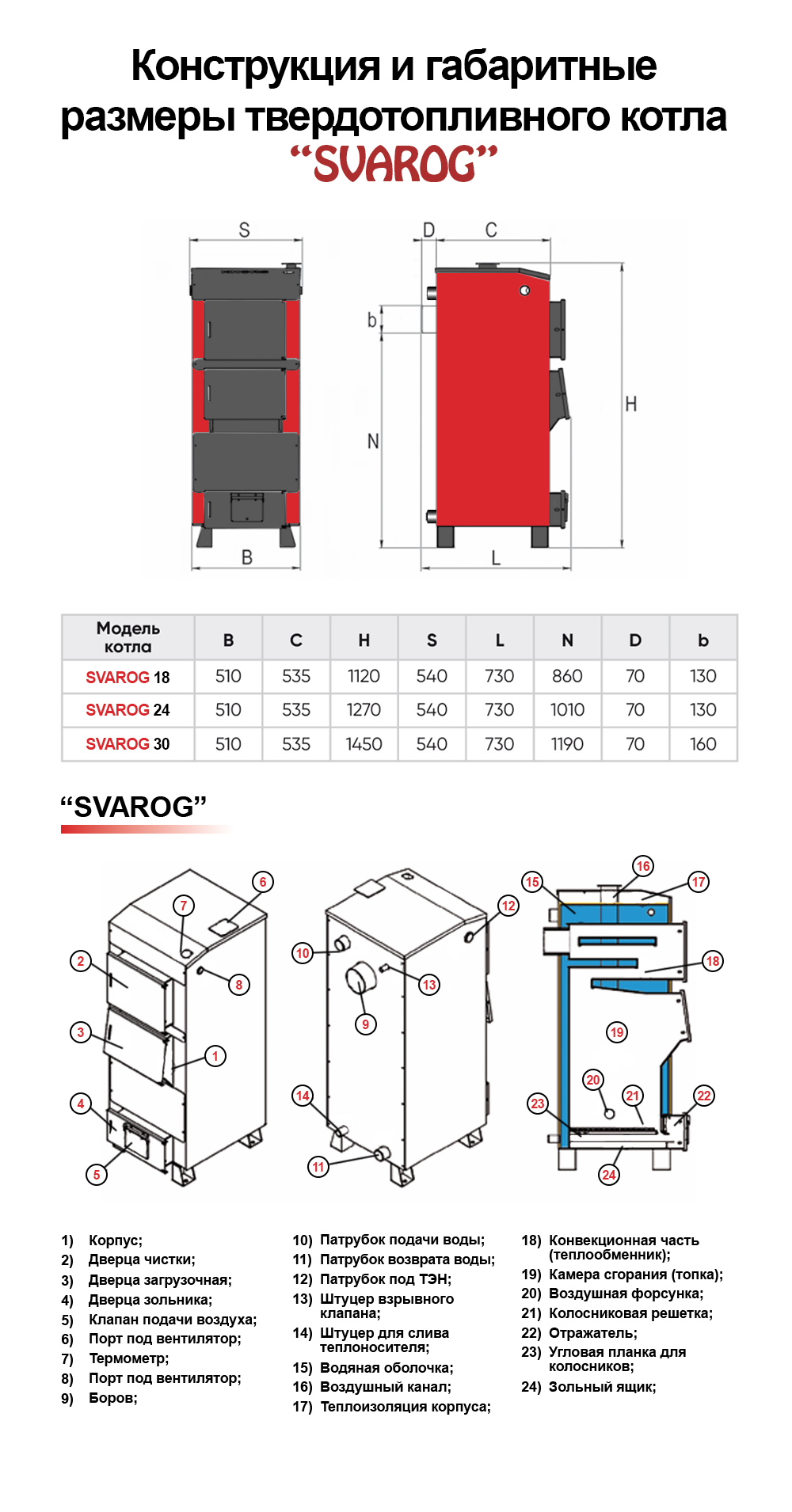

Миллиметры задают геометрию SVAROG 30

Корпус этой версии изготовлен из стали толщиной 4 мм. Внутренние размеры топки составляют 667 х 412 х 580 мм, а загрузочный проем имеет ширину 412 мм и высоту 250 мм.

Габариты котла равны 1305 х 560 х 875 мм. Наружный диаметр дымового патрубка составляет 159 мм. Все эти значения выражены в одной единице, но относятся к разным деталям и не характеризуют производительность оборудования.

Какая геометрия важна до доставки и монтажа

Высоту, ширину и глубину корпуса учитывают при проверке дверных проемов, маршрута перемещения и места на основании. Дополнительно оставляют пространство для открывания трех дверец, очистки полочного теплообменника и обслуживания соединений.

Размер загрузочного проема помогает определить удобный формат топлива, а 159 мм нужны для согласования дымового соединения. При этом один диаметр борова не заменяет расчет всего дымохода.

Дюймы показывают назначение точек подключения

Отопительный контур подключается к наружной резьбе 2". Для группы безопасности предусмотрена наружная резьба 1", и отдельный патрубок с такой же наружной резьбой 1" используется для слива теплоносителя.

Группа электрических ТЭНов присоединяется к внутренней резьбе 1 1/2". Для механического регулятора тяги предусмотрена внутренняя резьба 3/4". Размер, расположение и функция каждого соединения проверяются одновременно.

Почему трубную резьбу нельзя оценивать обычной линейкой

Обозначение 2" является трубным номиналом и не означает, что любой наружный размер патрубка должен быть равен прямому пересчету двух дюймов в 50,8 мм. Для соединений действуют стандартизированные размеры резьбы.

Переходники и арматуру выбирают по дюймовому обозначению, наружному или внутреннему исполнению и назначению точки. Одинаковая резьба 1" не делает патрубок группы безопасности и слив взаимозаменяемыми.

Градусы и бары формируют рабочий диапазон

Рабочая температура теплоносителя находится в пределах 65-90 °C. Рекомендуемое давление в системе составляет 0,15 МПа или 1,5 бар. Оба показателя контролируются во время эксплуатации.

Давление гидравлического испытания равно 0,35 МПа или 3,5 бар, а предохранительный клапан настраивается на 0,2 МПа. Значения приведены для разных задач и не образуют последовательные ступени обычной работы котла.

Три значения давления выполняют разные функции

Рекомендуемое давление относится к штатному режиму, испытательное используется для проверки, а настройка клапана определяет порог защитного срабатывания. Подменять одно значение другим нельзя.

Порядок безопасной эксплуатации водогрейного оборудования нужно учитывать вместе с паспортными ограничениями. В частности, испытательные 3,5 бар не следует принимать за допустимое постоянное давление.

Паскали, квадратные сантиметры и метры описывают дымоотведение

Необходимое разрежение составляет 20-25 Па, площадь сечения дымового канала равна 177 см², а наружный диаметр борова составляет 159 мм. Минимальная высота дымохода при естественной тяге указана на уровне 6,5 м.

Температура продуктов сгорания на выходе может находиться в диапазоне 140-210 °C. Этот показатель учитывают при выборе материалов дымовой трубы и элементов соединительного участка.

Почему диаметра 159 мм недостаточно для оценки дымохода

Диаметр описывает патрубок, но не подтверждает требуемое разрежение. На движение газов также влияют высота, фактическое сечение, повороты, состояние канала и условия расположения трубы.

Если измеренные показатели выходят за паспортные границы, полезно проверить признаки отклонения котла от штатного режима и остановить эксплуатацию до выяснения причины специалистом.

Килограммы и месяцы завершают паспорт модели

Масса SVAROG 30 без теплоносителя составляет 265 кг. После заполнения водяной оболочки и размещения топлива нагрузка на основание возрастает, поэтому для подготовки места используют не только сухую массу корпуса.

Гарантийный срок составляет 36 месяцев со дня ввода котла в эксплуатацию по акту, но не более 42 месяцев с момента отгрузки. Для применения гарантии соблюдают требования руководства к монтажу, режиму и обслуживанию.

Стандартная комплектация и дополнительное оснащение

В поставку входят котел, технический паспорт, термометр, чугунные и стальные колосники, зольный ящик, гравитационная заслонка и монтажная пластина для вентилятора.

Механический регулятор тяги, вентилятор и контроллер в стандартный комплект не входят. Группа электрических ТЭНов также подбирается отдельно, хотя для ее установки в корпусе предусмотрено резьбовое подключение.

Вопросы о единицах и характеристиках SVAROG 30

Почему площадь теплообмена нельзя сравнивать с площадью здания?

Площадь теплообмена 3,65 м² относится к внутренним поверхностям котла, а диапазон 200-300 м² описывает ориентировочный размер отапливаемого объекта. Эти показатели применяются в разных расчетах.

Означает ли резьба 2", что наружный диаметр патрубка равен 50,8 мм?

Нет. Обозначение 2" является трубным номиналом. Подходящие детали выбирают по стандарту резьбы, ее исполнению и назначению соединения, а не по прямому пересчету дюймов обычной линейкой.

Какие паспортные значения нельзя округлять при подборе монтажных деталей?

Без округления используют обозначения резьб, диаметр борова 159 мм, параметры давления и размеры функциональных подключений. Если стандарт или схема требуют монтажного допуска, его определяют отдельно, не изменяя исходное паспортное значение.

Какие характеристики остаются неизменными после установки автоматики?

Автоматика управляет подачей воздуха, но не меняет номинальные 30 кВт, размеры корпуса и топки, объем водяной оболочки, площади теплообмена или резьбы патрубков. Эти параметры заданы конструкцией котла.
